ระบบพื้นยก RHINO (Raised Floor System): พื้นยกระดับสำเร็จรูป พร้อมติดตั้งทั่วไทย

บริษัท เอเซีย เน็ต บิลดิ้ง เซอร์วิส จำกัด (ANBS) เป็นตัวแทน RHINO Access Floors ในประเทศไทย จัดหาและติดตั้งระบบพื้นยก RHINO ในกรุงเทพฯ และทั่วประเทศมาตั้งแต่ปี 2540 หน้านี้อธิบายว่าระบบพื้นยกทำงานอย่างไร มีส่วนประกอบอะไรบ้าง แผ่นพื้นยก RHINO มีกี่แบบ เหมาะกับห้องประเภทไหน และทีมงานของเราดูแลโครงการตั้งแต่สำรวจหน้างานจนส่งมอบอย่างไร

ระบบพื้นยกทำงานอย่างไร

ระบบพื้นยกยกระดับพื้นที่ใช้งานขึ้นจากพื้นโครงสร้าง ช่องว่างที่เกิดขึ้นใต้พื้น (floor void หรือ plenum) จะกลายเป็นพื้นที่สำหรับงานระบบ ทั้งสายไฟฟ้า สายแลน สายไฟเบอร์ เต้ารับในกล่องฝังพื้น และในห้องเซิร์ฟเวอร์หรือดาต้าเซ็นเตอร์ยังใช้เป็นทางส่งลมเย็นด้วย จึงไม่ต้องเดินสายบนฝ้าหรือกรีดผนังฝังท่อ

ข้อดีหลักของพื้นยกระดับคือปรับเปลี่ยนได้ตามการใช้งานของอาคาร เมื่อจัดผังสำนักงานใหม่หรือเพิ่มแถวตู้แร็ค ช่างเพียงยกแผ่นพื้นขึ้นบางแผ่น ย้ายสาย แล้ววางแผ่นกลับที่เดิม ไม่ต้องสกัดพื้น ไม่มีงานปูนเปียก และแทบไม่มีฝุ่น นี่คือเหตุผลที่ธนาคาร ผู้ให้บริการดาต้าเซ็นเตอร์ และอาคารสำนักงานในกรุงเทพฯ เลือกใช้พื้นยกมาหลายสิบปี

ระบบพื้นยกไม่ใช่สินค้าชิ้นเดียว แต่เป็นชุดอุปกรณ์ที่ออกแบบและทดสอบให้ทำงานร่วมกัน ได้แก่ แผ่นพื้น ขาตั้ง คานเชื่อม วัสดุปิดผิว และอุปกรณ์เสริมที่เชื่อมพื้นกับงานระบบใต้พื้น การนำชิ้นส่วนต่างระบบมาใช้ปนกันเป็นสาเหตุที่พบบ่อยของแผ่นพื้นโยก รอยต่อไม่เรียบ และพื้นที่รับน้ำหนักไม่ได้ตามที่ออกแบบไว้

ส่วนประกอบของระบบพื้นยก

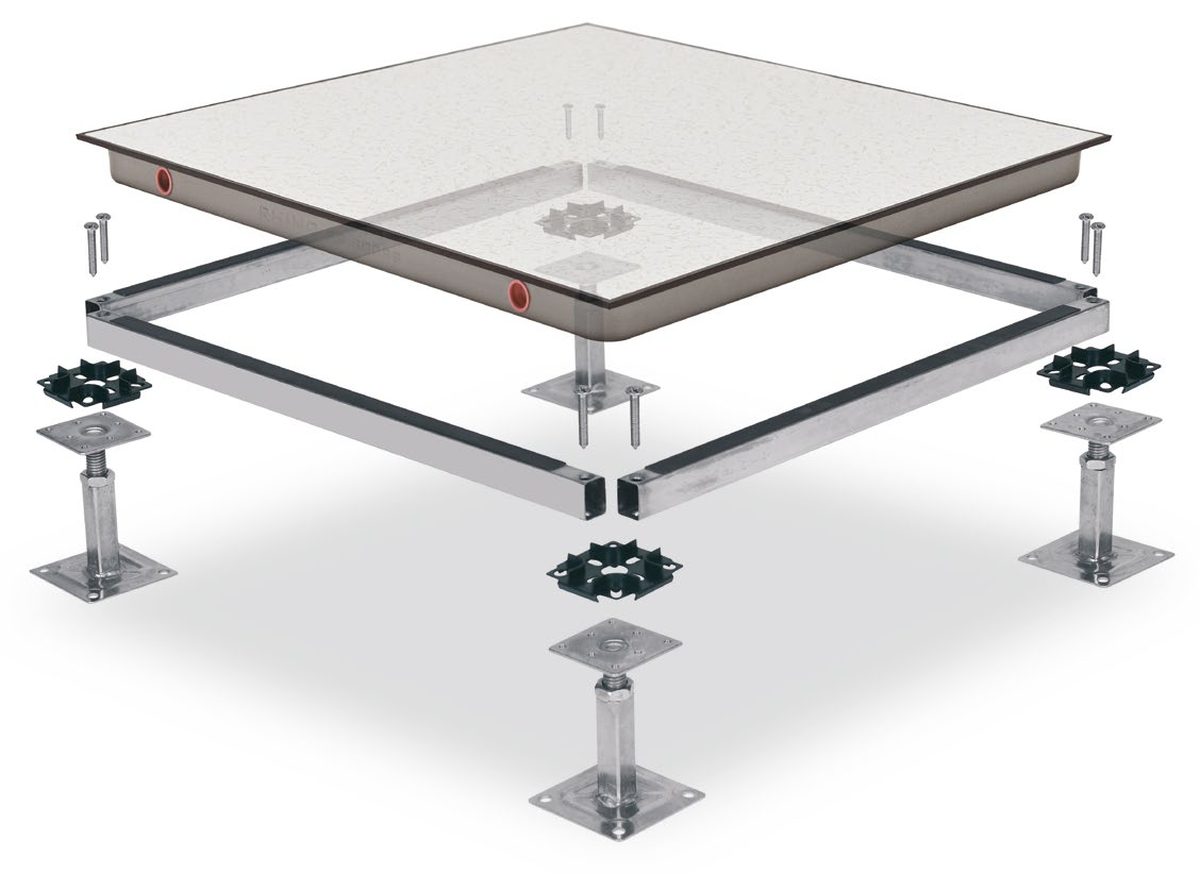

แผ่นพื้นยก (Panel)

แผ่นพื้นยก RHINO มีขนาดมาตรฐาน 600 × 600 มม. วัสดุแกนของแผ่นเป็นตัวกำหนดความรู้สึกเวลาเดินและความสามารถรับน้ำหนัก ในประเทศไทย RHINO มีแกนหลักสองแบบ คือ RhinoROC แผ่นเหล็กบรรจุซีเมนต์ และ RhinoEU แผ่นแคลเซียมซัลเฟตความหนาแน่นสูงแบบตัน ทั้งสองแบบมีทั้งแผ่นเปลือย (Bare) และแผ่นปิดผิวสำเร็จจากโรงงาน

ขาตั้งปรับระดับ (Pedestal)

ขาตั้งคือเสาเหล็กปรับความสูงได้ที่รองรับมุมแผ่นพื้น ประกอบด้วยฐานยึดกับพื้นคอนกรีต แกนเกลียวสำหรับปรับระดับ และหัวรับแผ่นพื้น การหมุนปรับแกนเกลียวช่วยให้พื้นได้ระดับเดียวกันทั้งห้อง แม้พื้นเดิมจะไม่เรียบ RHINO มีขาตั้งหลายแบบให้เลือกตามความสูงพื้นและน้ำหนักที่ต้องรับ

คานเชื่อม (Stringer)

คานเชื่อมคือคานแนวนอนที่ยึดหัวขาตั้งเข้าด้วยกันเป็นโครงตาราง โครงคานช่วยเพิ่มเสถียรภาพด้านข้าง ทำให้แผ่นพื้นเรียงตรงแนว และยกแผ่นใดแผ่นหนึ่งขึ้นได้โดยแผ่นข้างเคียงไม่เคลื่อน ห้องคอมพิวเตอร์และพื้นที่ยกสูงจึงนิยมใช้ระบบที่มีคานเชื่อม

วัสดุปิดผิวและอุปกรณ์เสริม

ผิวหน้าเลือกได้ตามลักษณะห้อง เช่น HPL กันไฟฟ้าสถิต ไวนิลนำไฟฟ้า (ESD) ไวนิล พรมแผ่น พรมทอ หรือกระเบื้องพอร์ซเลน ส่วนอุปกรณ์เสริมที่ทำให้ระบบสมบูรณ์ ได้แก่ กล่องเต้ารับฝังพื้นสแตนเลส ยางกันลม AirSeal® สำหรับช่องร้อยสาย แผ่นระบายลม (Airflow) และตัวดูดยกแผ่นพื้นสำหรับงานซ่อมบำรุง

แผ่นพื้นยก RHINO มีแบบไหนบ้าง

RhinoROC มีแบบ Bare, Covered, Stoneline และ Airflow ส่วน RhinoEU มีแบบ Bare, Covered, Encapsulated, Airflow, Stoneline และ IFS แบบลิ้นและร่อง (Tongue & Groove) สำหรับโครงการที่กำหนดระบบจากเยอรมนี เรายังจัดหาพื้นยกแคลเซียมซัลเฟต Lindner NORTEC ได้ด้วยครับ

ดูรายละเอียดเพิ่มเติมที่หน้าสินค้า RhinoROC RhinoEU Lindner NORTEC และอุปกรณ์เสริม

ระบบ RHINO อื่นที่มีจำหน่ายในประเทศไทย

นอกจาก RhinoROC แล้ว ANBS ยังจัดหาระบบ RHINO อีกสามระบบในประเทศไทย สำหรับห้องคลีนรูม พื้นที่ที่ความสูงฝ้าจำกัด และพื้นระเบียงหรือดาดฟ้าภายนอกอาคาร

RhinoAlutec® พื้นยกอะลูมิเนียม

RhinoAlutec คือพื้นยกอะลูมิเนียม มี 4 แบบ คือ Solid, Perforated, Grating และ Circular แผ่น Solid ออกแบบสำหรับพื้นที่ในห้องคลีนรูมที่ติดตั้งเครื่องจักรน้ำหนักมาก โครงสร้างแบบตาข่ายใต้แผ่นช่วยกระจายน้ำหนักได้ดี แผ่นเป็นโลหะที่ไม่มีเหล็ก ขึ้นรูปด้วยเครื่องจักรความแม่นยำสูง น้ำหนักเบา ยกง่ายและวางได้แนบสนิท ทนการกัดกร่อนและไม่เป็นแม่เหล็ก แผ่น Perforated ปิดผิวด้วย HPL กันไฟฟ้าสถิตหรือไวนิลนำไฟฟ้าได้ ส่วนแผ่น Grating และ Circular ไม่มีสิ่งกีดขวางใต้แผ่น ลมเย็นจึงไหลขึ้นไปยังตู้แร็คได้สม่ำเสมอ เหมาะกับดาต้าเซ็นเตอร์และห้องเซิร์ฟเวอร์ ดูรายละเอียด RhinoAlutec

RhinoCross® พื้นยกแบบเตี้ย (Low-profile)

RhinoCross คือพื้นยกแบบเตี้ยสำหรับอาคารที่ไม่ได้ออกแบบเผื่อความสูงสำหรับพื้นยกทั่วไป RhinoCross Channel เป็นแผ่นเหล็กบรรจุซีเมนต์ที่มีร่องช่องสายล็อกเข้าหากัน ช่วยจัดระเบียบสายจำนวนมาก วางบนขาตั้งปรับระดับชุบสังกะสีแบบล็อกตัวเอง RhinoCross Unifix เป็นแผ่นเหล็กบรรจุซีเมนต์แบบล็อกมุม ขนาดพอดีกับพรมแผ่น 500 × 500 มม. มีรูเต้ารับขึ้นรูปมาจากโรงงาน ลดงานตัดแผ่นหน้างาน ส่วน RhinoCross Triangle เป็นแผ่นเหล็กชุบสังกะสีที่ประกบล็อกเข้าหากันได้ง่าย สำหรับเดินสายโทรศัพท์และสายสัญญาณในพื้นที่ที่ฝ้าต่ำมาก ดูรายละเอียด RhinoCross

iPed® ขาตั้งปรับระดับสำหรับพื้นภายนอก

iPed คือขาตั้งปรับระดับของ RHINO สำหรับพื้นระเบียงและดาดฟ้าแบบยกระดับที่มีช่องระบายอากาศ ขาตั้งแต่ละต้นปรับความสูงได้ จึงปรับระดับพื้นระเบียงได้ง่าย การยกผิวพื้นขึ้นจากพื้นหลังคาหรือพื้นคอนกรีตช่วยไม่ให้น้ำขังบนผิวพื้น ลดความชื้นสะสม ตะไคร่ และปัญหาการระบายน้ำ และยังเข้าถึงชั้นกันซึมเพื่อซ่อมบำรุงได้ตลอด iPed รองรับแผ่นหินธรรมชาติ แผ่นคอนกรีต กระเบื้อง พื้นไม้หรือไม้เทียม WPC รวมถึงกระจกหรือแผ่นโพลีคาร์บอเนต ดูรายละเอียด iPed

ผลการทดสอบของระบบพื้นยก RHINO

เราอ้างอิงเฉพาะสมรรถนะที่มีรายงานผลการทดสอบรองรับ และขอสำเนารายงานด้านล่างได้จากทีมงานครับ

• การทนไฟ (RhinoROC): รายงาน Intertek เลขที่ 211221010SHF-001 ระบุอัตราทนไฟของระบบพื้นยก RhinoROC 130 นาที ตามมาตรฐาน Modified ASTM E119-20 โดยให้ไฟจากด้านใต้พื้น ทดสอบบนพื้นคอนกรีตหนา 100 มม.
• การทดสอบโดยหน่วยงานอิสระ: ระบบพื้นยก RHINO ผ่านการทดสอบโดยหน่วยงานอิสระ Intertek และ SGS ทั้งการทดสอบการรับน้ำหนักและการทดสอบวัสดุ

เอกสารข้างต้นเป็นรายงานผลการทดสอบ ไม่ใช่ใบรับรองผลิตภัณฑ์ ขอดาต้าชีตและรายงานที่ตรงกับสเปกโครงการได้จากทีมงาน

ระบบพื้นยกใช้ในห้องแบบไหน

ดาต้าเซ็นเตอร์และห้องเซิร์ฟเวอร์

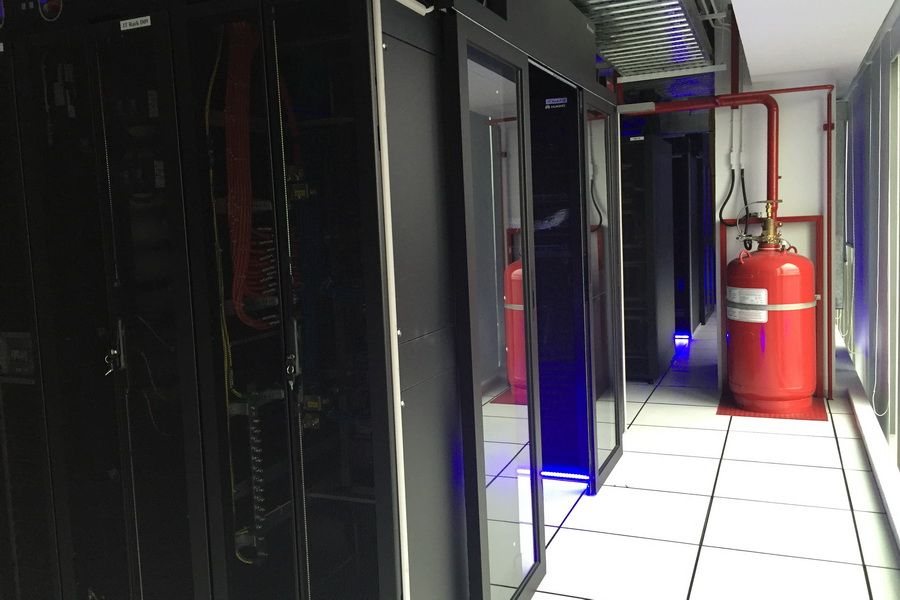

ระบบพื้นยกเป็นฐานมาตรฐานของห้องดาต้าเซ็นเตอร์ รางสายเดินใต้พื้น และช่องว่างใต้พื้นส่งลมเย็นผ่านแผ่นระบายลมไปยังช่องทางเดินเย็น (cold aisle) ผลงานด้านดาต้าเซ็นเตอร์ของ ANBS เช่น ดาต้าเซ็นเตอร์ตลาดหลักทรัพย์แห่งประเทศไทยที่นอร์ธปาร์ค (RhinoROC ทั้งศูนย์ ปี 2560) ดาต้าเซ็นเตอร์ ปตท. (5,000 ตร.ม.) และดาต้าเซ็นเตอร์ IRPC ระยอง (4,000 ตร.ม.) อ่านเพิ่มเติมในบทความพื้นยกห้องเซิร์ฟเวอร์ และข่าวประเภทอาคารดาต้าเซ็นเตอร์ในไทย

สำนักงานและอาคารสำนักงานใหญ่ธนาคาร

ในสำนักงาน ช่องว่างใต้พื้นยกใช้แทนการเดินสายบนฝ้า และกล่องเต้ารับฝังพื้นนำไฟฟ้าและสายสัญญาณไปถึงทุกโต๊ะ ผลงานอ้างอิง เช่น Citibank สำนักงานใหญ่ (27,000 ตร.ม.) UOB สองอาคาร (40,300 ตร.ม.) G Tower (21,000 ตร.ม. ใช้ RhinoROC) ธนาคาร Standard Chartered สำนักงานใหญ่สาทร (12,000 ตร.ม.) และ HSBC สำนักงานใหญ่ (11,000 ตร.ม. ปี 2542) ดูเพิ่มที่พื้นยกสำหรับสำนักงาน

ห้องควบคุมและห้องคลีนรูม

ห้องควบคุมและศูนย์ปฏิบัติการต้องเข้าถึงสายจำนวนมากใต้คอนโซลได้ง่าย ส่วนห้องคลีนรูมและพื้นที่อิเล็กทรอนิกส์มักเลือกผิวกันไฟฟ้าสถิตหรือผิวนำไฟฟ้า และห้องคลีนรูมที่มีเครื่องจักรหนักเลือกใช้แผ่นอะลูมิเนียม RhinoAlutec ได้ ผลงานด้านโครงสร้างพื้นฐาน เช่น รถไฟฟ้า MRT สายสีส้ม (2,200 ตร.ม.) และโครงการของ กฟผ. ที่ใช้ Lindner NORTEC เรื่องผิวพื้น อ่านได้ที่บทความพื้นยกกันไฟฟ้าสถิต

ห้องบรรยาย โรงภาพยนตร์ และฟิตเนส

พื้นยกยังใช้ทำพื้นต่างระดับและเวทีได้ ANBS ติดตั้งพื้นยกในห้องบรรยายของมหาวิทยาลัย โรงภาพยนตร์เมเจอร์ ซีนีเพล็กซ์ทั่วประเทศ (40,000 ตร.ม.) และฟิตเนส Virgin Active รวมถึงสาขากรุงเทพฯ 1,500 ตร.ม.

อ่านรายละเอียดโครงการได้ที่กรณีศึกษา เช่น Standard Chartered G Tower และ UOB กรุงเทพฯ

วิธีเลือกระบบพื้นยกให้เหมาะกับห้อง

1. น้ำหนักที่ต้องรับ ระบุอุปกรณ์ที่หนักที่สุด เช่น ตู้แร็ค UPS ตู้แบตเตอรี่ ตู้เอกสารเคลื่อนที่ และวิธีขนย้ายอุปกรณ์เข้าห้อง ข้อมูลนี้ใช้เลือกเกรด RhinoROC หรือพิจารณาว่า RhinoEU เหมาะหรือไม่
2. ความสูงพื้นสำเร็จ ช่องว่างใต้พื้นต้องพอสำหรับรางสาย ทางลม และรัศมีการโค้งของสายเส้นใหญ่ที่สุด ความยาวขาตั้งจะกำหนดตามความสูงนี้
3. วัสดุแกนแผ่น RhinoROC แผ่นเหล็กบรรจุซีเมนต์สำหรับงานรับน้ำหนักมากและห้องคอมพิวเตอร์ RhinoEU แผ่นแคลเซียมซัลเฟตเมื่อต้องการพื้นที่เดินแล้วแน่นและเงียบ
4. ผิวหน้า HPL กันไฟฟ้าสถิตหรือไวนิลนำไฟฟ้าสำหรับห้องอุปกรณ์อิเล็กทรอนิกส์ พรมแผ่นหรือไวนิลสำหรับสำนักงาน กระเบื้องพอร์ซเลนสำหรับล็อบบี้
5. ทางลมและงานระบบ กำหนดตำแหน่งแผ่นระบายลม กล่องเต้ารับ และช่องร้อยสายตั้งแต่ขั้นออกแบบ ไม่ใช่หลังปูพื้นเสร็จ
6. งบประมาณและระยะเวลา ราคาขึ้นกับเกรด ผิวหน้า ความสูง และขนาดพื้นที่ อ่านคู่มือราคาพื้นยกเพื่อดูว่าอะไรมีผลต่อราคา

รายละเอียดแต่ละข้ออยู่ในบทความวิธีเลือกพื้นยก และคู่มือการรับน้ำหนักพื้นยก ถ้ายังไม่แน่ใจว่าพื้นยกคืออะไร เริ่มที่พื้นยกสำเร็จรูปคืออะไร

บริการติดตั้งระบบพื้นยกในกรุงเทพฯ และทั่วประเทศ

ANBS ทั้งจัดหาและติดตั้ง ทีมเดียวกับที่เสนอราคาเป็นผู้วางแนวพื้นที่หน้างาน แบบและพื้นที่ติดตั้งเสร็จจึงตรงกัน ขั้นตอนทั่วไปของโครงการมีดังนี้

1. สำรวจหน้างานและรับโจทย์ ตรวจสภาพพื้นคอนกรีต ความสูงพื้นสำเร็จที่ต้องการ และงานระบบที่จะเดินใต้พื้น
2. เสนอรุ่นและผังพื้น แนะนำรุ่น เกรด และผิวหน้าของแผ่นพื้นยก RHINO พร้อมผังแสดงตำแหน่งแผ่นระบายลม กล่องเต้ารับ และช่องตัด
3. ส่งเอกสารขออนุมัติ ดาต้าชีต ตัวอย่างวัสดุ และรายงานผลการทดสอบที่เกี่ยวข้อง ให้ผู้ออกแบบหรือที่ปรึกษาอนุมัติ
4. ติดตั้ง วางแนว ยึดขาตั้งและปรับระดับ ติดตั้งคานเชื่อม วางแผ่นพื้น แล้วตัดแผ่นรอบเสา ผนัง และงานระบบ
5. ส่งมอบและบริการหลังการขาย ตรวจระดับรอบสุดท้าย ส่งมอบตัวดูดยกแผ่น แผ่นสำรองตามที่ตกลง และให้คำแนะนำเมื่อต้องปรับผังพื้นที่ในอนาคต

เรารับงานทั้งในกรุงเทพฯ และต่างจังหวัด ทั้งอาคารใหม่ งานตกแต่งสำนักงาน และห้องเซิร์ฟเวอร์ที่เปิดใช้งานอยู่ อ่านเรื่องราว Rhino และ ANBS เพื่อรู้จักบริษัทมากขึ้น

คำถามที่พบบ่อยเกี่ยวกับระบบพื้นยก

ระบบพื้นยก พื้นยกระดับ และพื้นยกสำเร็จรูป ต่างกันไหม

ไม่ต่างกันครับ ทั้งหมดหมายถึงพื้นแบบแผ่นถอดได้วางบนขาตั้งปรับระดับเหนือพื้นคอนกรีต ภาษาอังกฤษเรียกว่า Raised Floor System, Raised Access Floor หรือ Access Floor บางสเปกเขียนว่า Raise Floor System

ห้องเซิร์ฟเวอร์หรือดาต้าเซ็นเตอร์ควรใช้แผ่นพื้นยก RHINO รุ่นไหน

ห้องคอมพิวเตอร์ส่วนใหญ่ใช้ RhinoROC บนโครงคานเชื่อม มีแผ่นระบายลมหน้าตู้แร็ค และผิวกันไฟฟ้าสถิตหรือผิวนำไฟฟ้า ส่วนเกรดขึ้นกับน้ำหนักตู้แร็คและ UPS ส่งรายการอุปกรณ์มา ทีมงานจะแนะนำเกรดที่เหมาะสมให้ครับ

ติดตั้งระบบพื้นยกในอาคารเดิมได้ไหม

ได้ครับ ขาตั้งปรับระดับได้ จึงช่วยปรับพื้นเดิมที่ไม่เรียบให้ได้ระดับ ข้อจำกัดหลักคือความสูงจากพื้นถึงฝ้า ระดับธรณีประตู และทางลาดหรือขั้นบันไดบริเวณขอบพื้นยก ถ้าความสูงฝ้าจำกัด ระบบพื้นยกแบบเตี้ย RhinoCross ออกแบบมาสำหรับกรณีนี้โดยเฉพาะครับ

ใช้ระบบพื้นยกกับพื้นภายนอกอาคารได้ไหม

ได้ครับ ใช้ระบบขาตั้ง iPed ของ RHINO ยกแผ่นหิน พื้นไม้ หรือกระจก ขึ้นเหนือพื้นดาดฟ้าหรือระเบียง น้ำจึงระบายใต้พื้นได้ และยังเข้าถึงชั้นกันซึมได้ตลอด ANBS ใช้ iPed กับพื้นยกริมแม่น้ำเจ้าพระยาที่ล้ง 1919 (Lhong 1919) กรุงเทพฯ ครับ

ระบบพื้นยก RHINO ผ่านการทดสอบไฟหรือไม่

ผ่านครับ รายงาน Intertek เลขที่ 211221010SHF-001 ระบุอัตราทนไฟของระบบ RhinoROC 130 นาที ตาม Modified ASTM E119-20 โดยให้ไฟจากด้านใต้พื้น บนพื้นคอนกรีตหนา 100 มม. ขอสำเนารายงานได้ครับ

ใครเป็นผู้ติดตั้งพื้นยก RHINO ในประเทศไทย

บริษัท เอเซีย เน็ต บิลดิ้ง เซอร์วิส จำกัด (ANBS) กรุงเทพฯ ตัวแทน RHINO Access Floors ในประเทศไทยตั้งแต่ปี 2540 จัดหาและติดตั้งระบบพื้นยก RHINO ทั่วประเทศ

ระบบพื้นยกราคาตารางเมตรละเท่าไร

ไม่มีราคาตายตัวครับ ขึ้นกับรุ่นและเกรดแผ่น ผิวหน้า ความสูงพื้นสำเร็จ ขนาดพื้นที่ และสภาพหน้างาน ส่งขนาดพื้นที่และประเภทห้องมา เราจะจัดทำใบเสนอราคาให้
